CFD-basierte Strömungs- und Klappenverhaltensanalyse im Abhitzedampferzeuger-System (HRSG)
Eine stationäre CFD-Simulation wurde durchgeführt, um das aerodynamische Verhalten im HRSG-System zu analysieren. Im Mittelpunkt standen die Identifikation von Druckverlustbereichen und Rückströmungszonen, die Visualisierung der Geschwindigkeitsverteilung und Strömungsmischung sowie die Ermittlung der minimalen Strömungsgeschwindigkeit, die erforderlich ist, um die Klappe unter Betriebsbedingungen offen zu halten. Darüber hinaus wurde der Druckverlust in Abhängigkeit vom Öffnungswinkel der Klappe bewertet.
- Stationäre CFD-Simulation
- Identifikation von Druckverlustzonen und Rückströmungsbereichen
- Bestimmung der erforderlichen Strömungsgeschwindigkeit im Bereich der Klappe, um ein unbeabsichtigtes Schließen in geöffneter Position zu verhindern

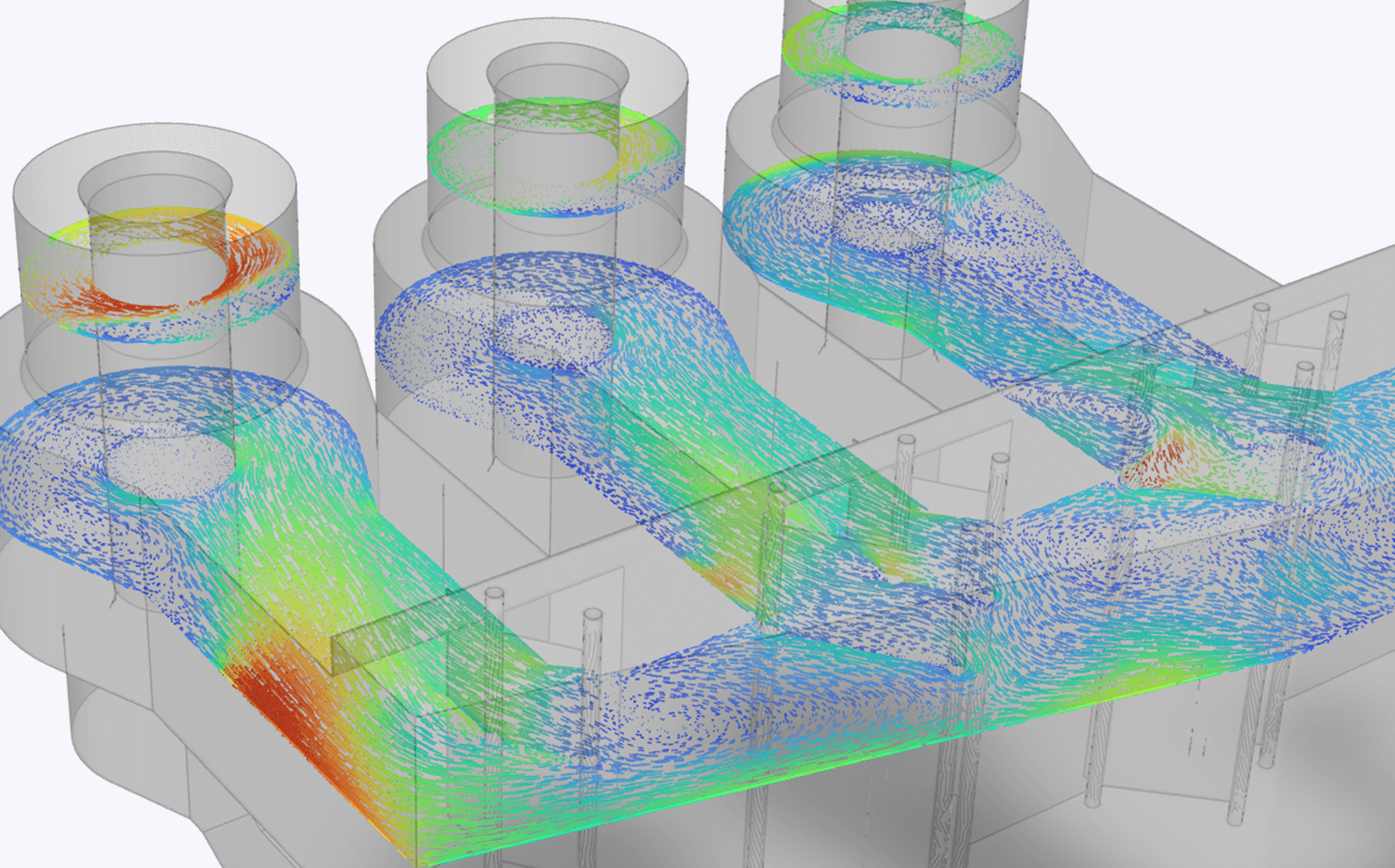

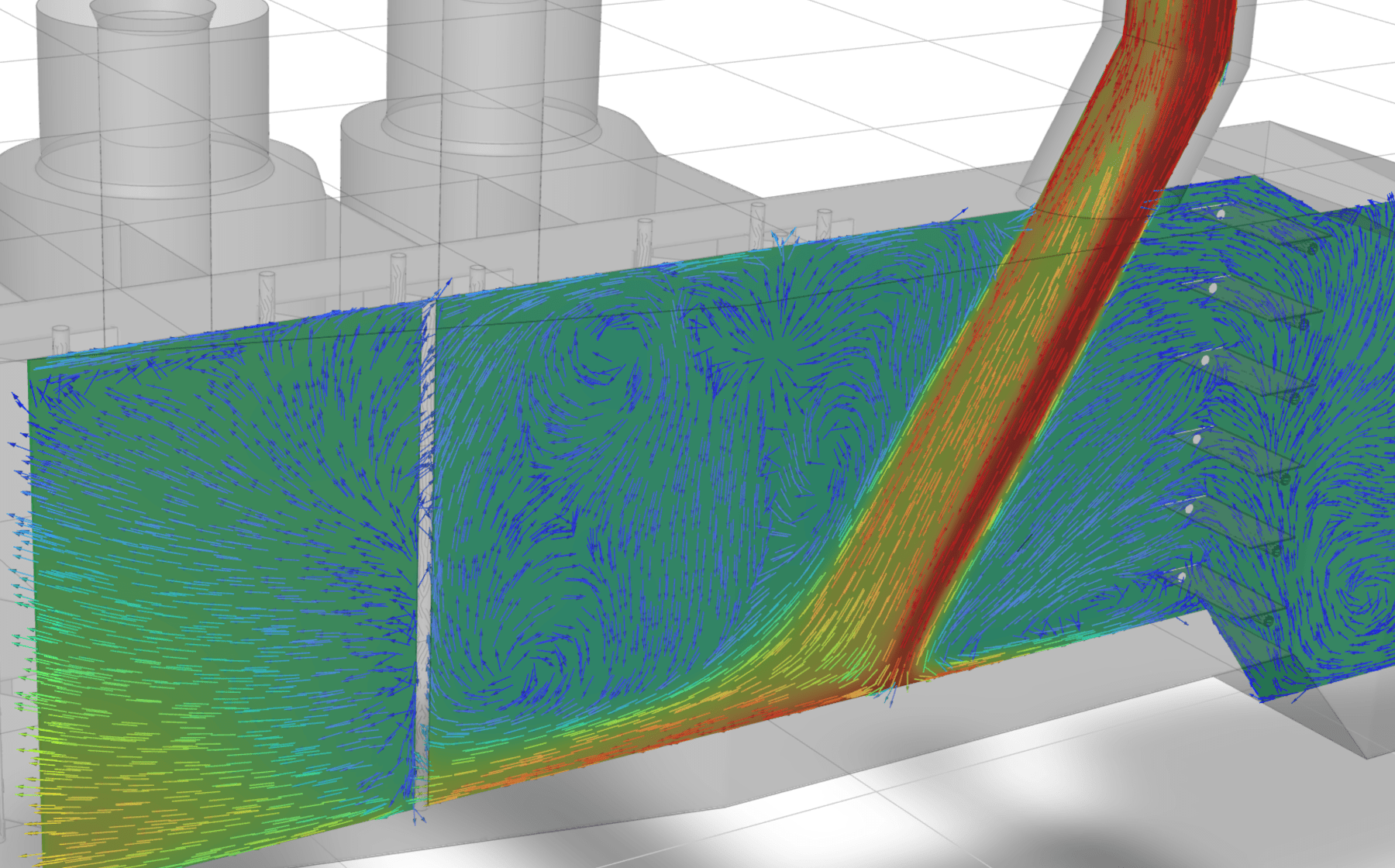

- Visualisierung der Geschwindigkeitsverteilung und des Durchmischungsverhaltens
- Bewertung des Druckverlusts in Abhängigkeit vom Öffnungswinkel der Klapp
