Strukturmechanische Bewertung gemäß EN 13445-3 und Eurocode — Auslegung, Nachweise und Optimierung

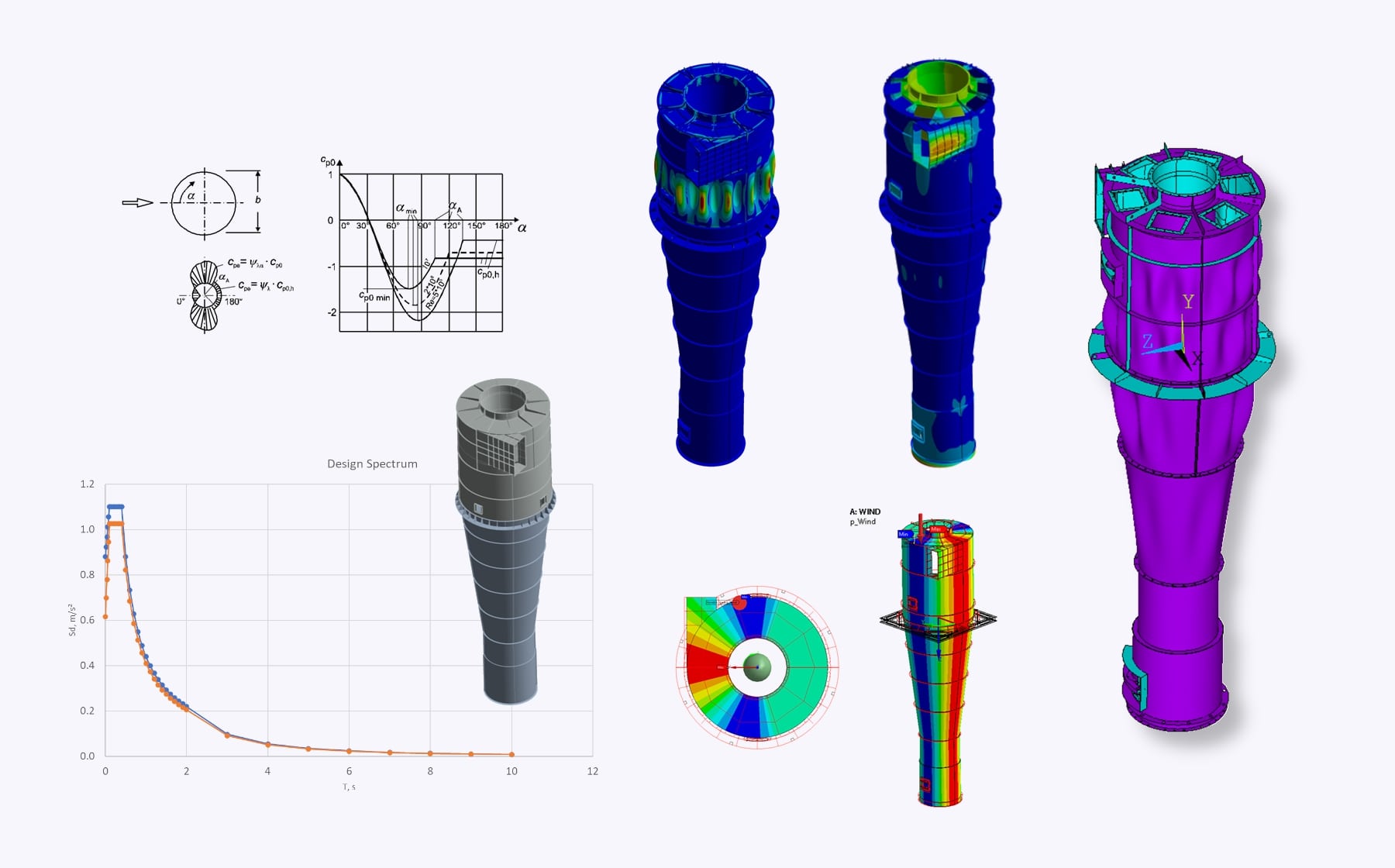

Für einen Zyklonabscheider wurde eine umfassende Festigkeitsbewertung mittels nichtlinearer FE-Analyse durchgeführt. Alle relevanten Lastfälle wurden berücksichtigt. Die Nachweisführung erfolgte gemäß EN 13445-3 (elastisch-plastisch) sowie auf Basis der einschlägigen Eurocodes für Lastdefinitionen und Schraubverbindungen. Im Rahmen der Analyse wurden Optimierungen an Blechdicken, Rippenanordnung und Schweißnahtausführung vorgenommen.
- Explosionslastfall — Nachweis der Druckstoßfestigkeit unter Verwendung eines elastisch-idealplastischen Materialmodells
- Erdbebenlastfall — Lastdefinition und -ansätze gemäß Eurocode
- Windlastfall — Lastdefinition gemäß Eurocode
- Unterdrucklastfall — Vorgespanntes, nichtlineares Stabilitätsversagen (geometrisch, materialseitig und durch Vorverformung) unter Betriebs- und Versagensszenarien
- Schneelast — Standardmäßige Einwirkungen nach
- Havarielastfall — Belastung durch Hydrostatikdruck im Schadens- bzw. Notfall

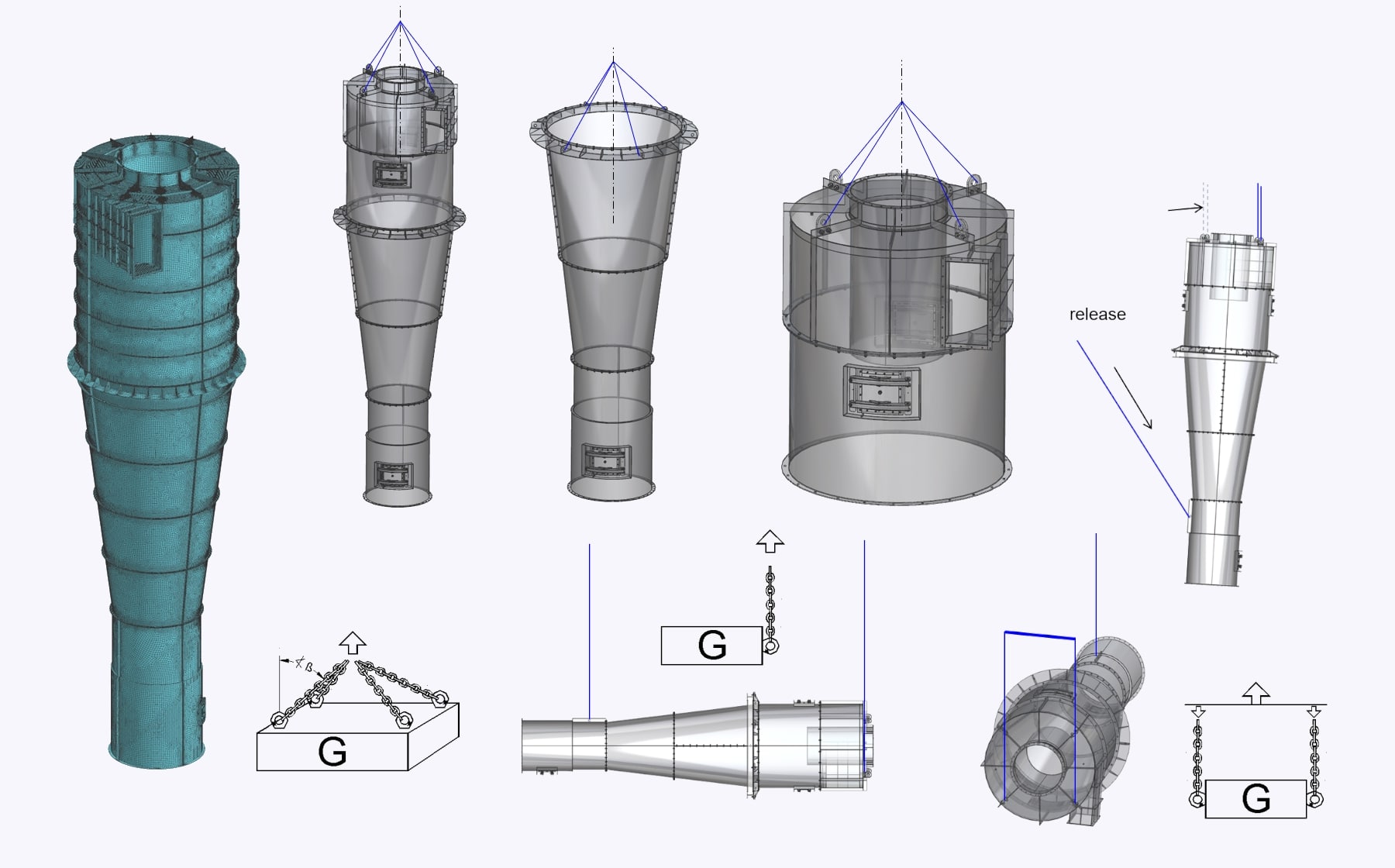

- Montage/Anheben — Kranhandling, Montagetemperaturen unter 0 °C; Nachweisführung für Tragösen und Schraubverbindungen; Hinweise zur zerstörungsfreien Prüfung der Schweißnähte
