CFD-Optimierung und Strukturanalyse eines Eckentlastungs-Kompensators

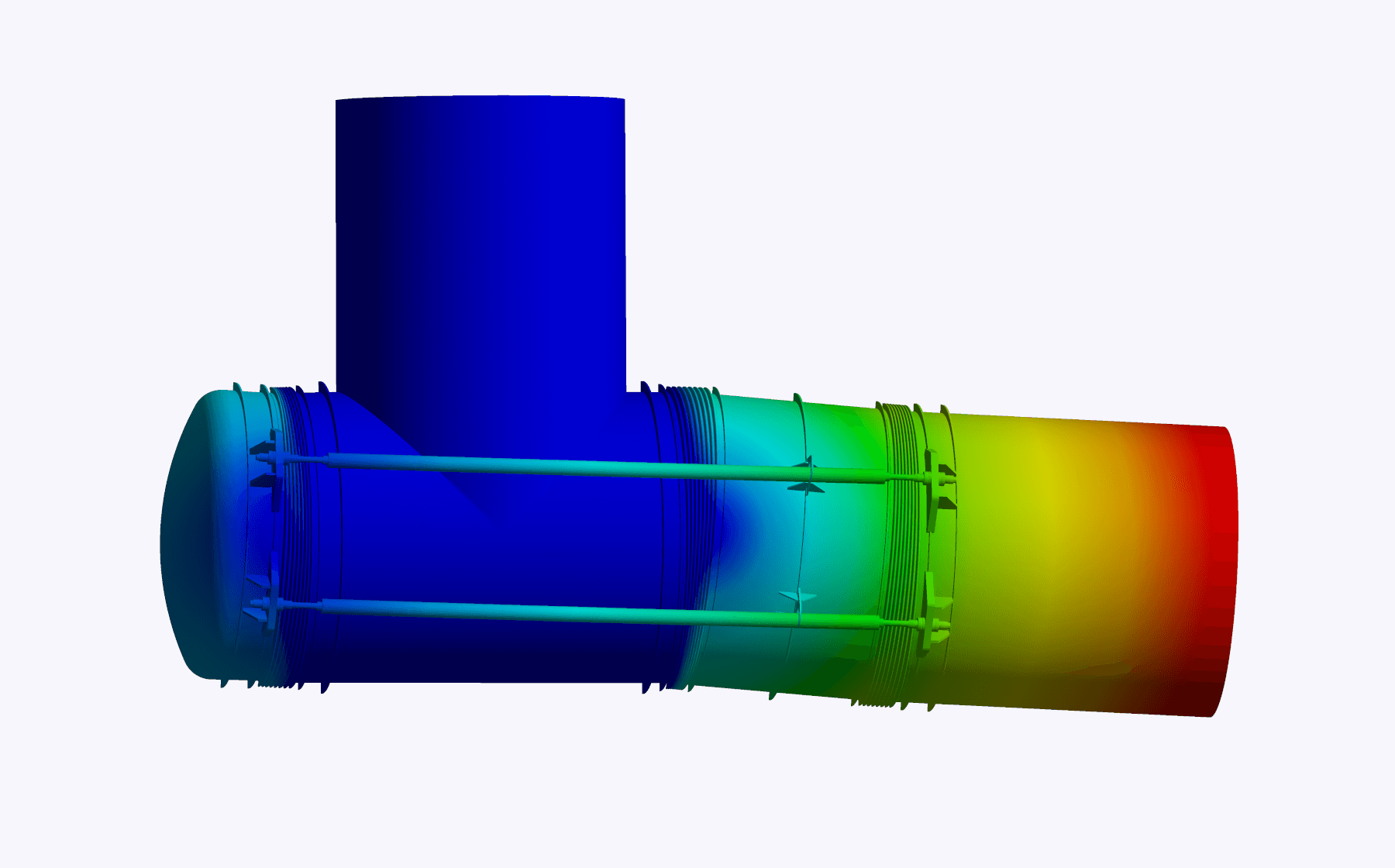

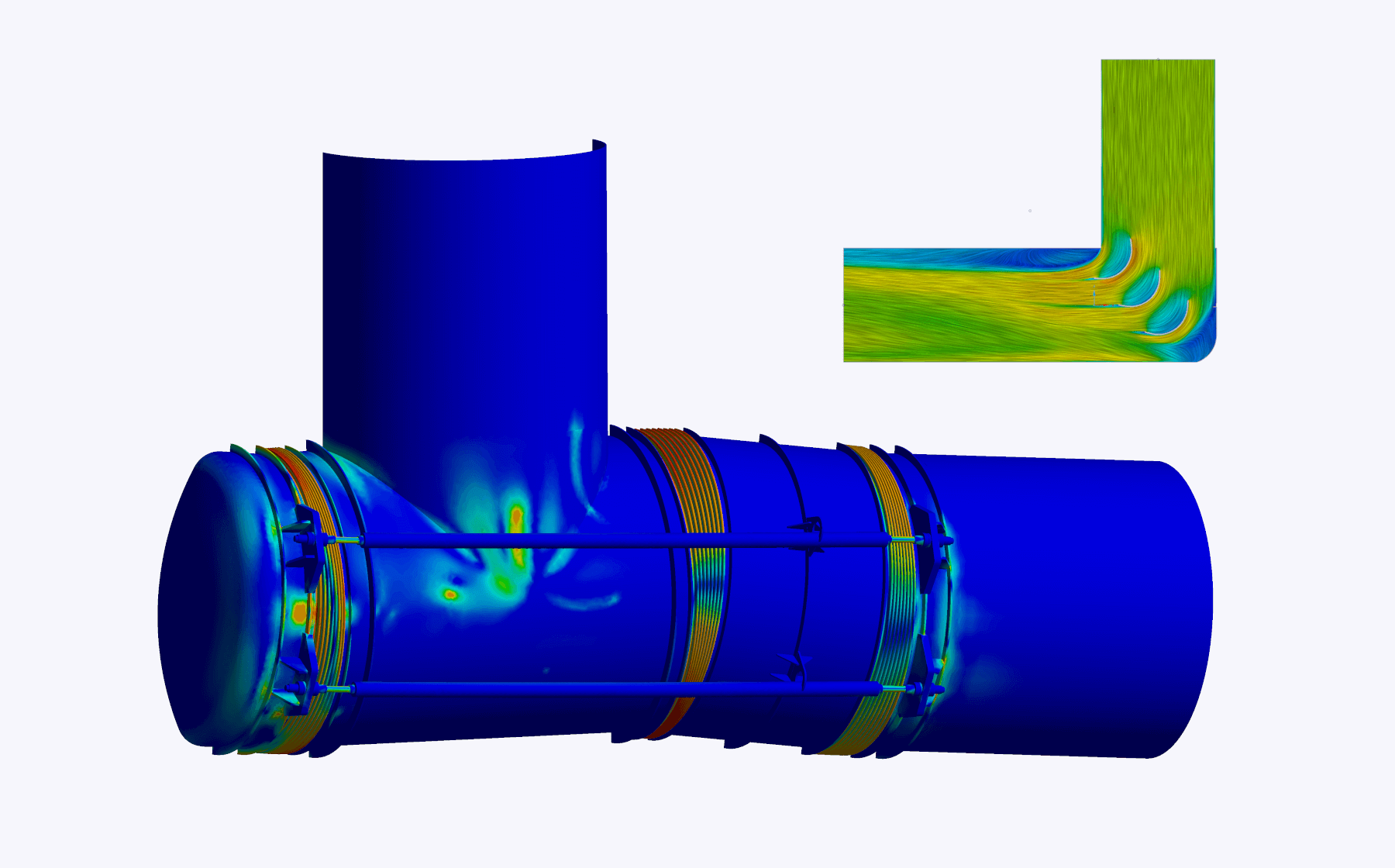

Eine iterative Optimierung der Leitbleche des Eckentlastungs-Kompensators wurde mithilfe der Ansys Discovery Suite durchgeführt. Ziel war es, den Druckverlust zu reduzieren und das Strömungsverhalten zu verbessern – beides konnte erfolgreich erreicht werden, unter Einhaltung der geforderten Strömungsparameter. Die Tragfähigkeit des Grundwerkstoffs wurde gemäß DIN EN 13445-3, Anhang B, nachgewiesen; die statische Festigkeit der Schweißverbindungen wurde entsprechend Anhang C bewertet. Die konstruktiven Anpassungen umfassten einen Materialwechsel des äußeren Schutzrings sowie eine Verlängerung der Leitbleche.
- Iterative Strömungsoptimierung der Leitblechgeometrie mit Ansys Discovery Suite zur effizienten Variantenuntersuchung und termingerechten Umsetzung
- Optimierung mit Fokus auf Druckverlustreduzierung und Strömungsverbesserung
- Nachweis der strukturellen Integrität gemäß DIN EN 13445-3, Anhang B
- Bewertung der Schweißnahtfestigkeit gemäß DIN EN 13445-3, Anhang C
- Konstruktive Anpassungen und Materialaufwertung im finalen Design
